吸收塔熱熔連接時的溫度情況

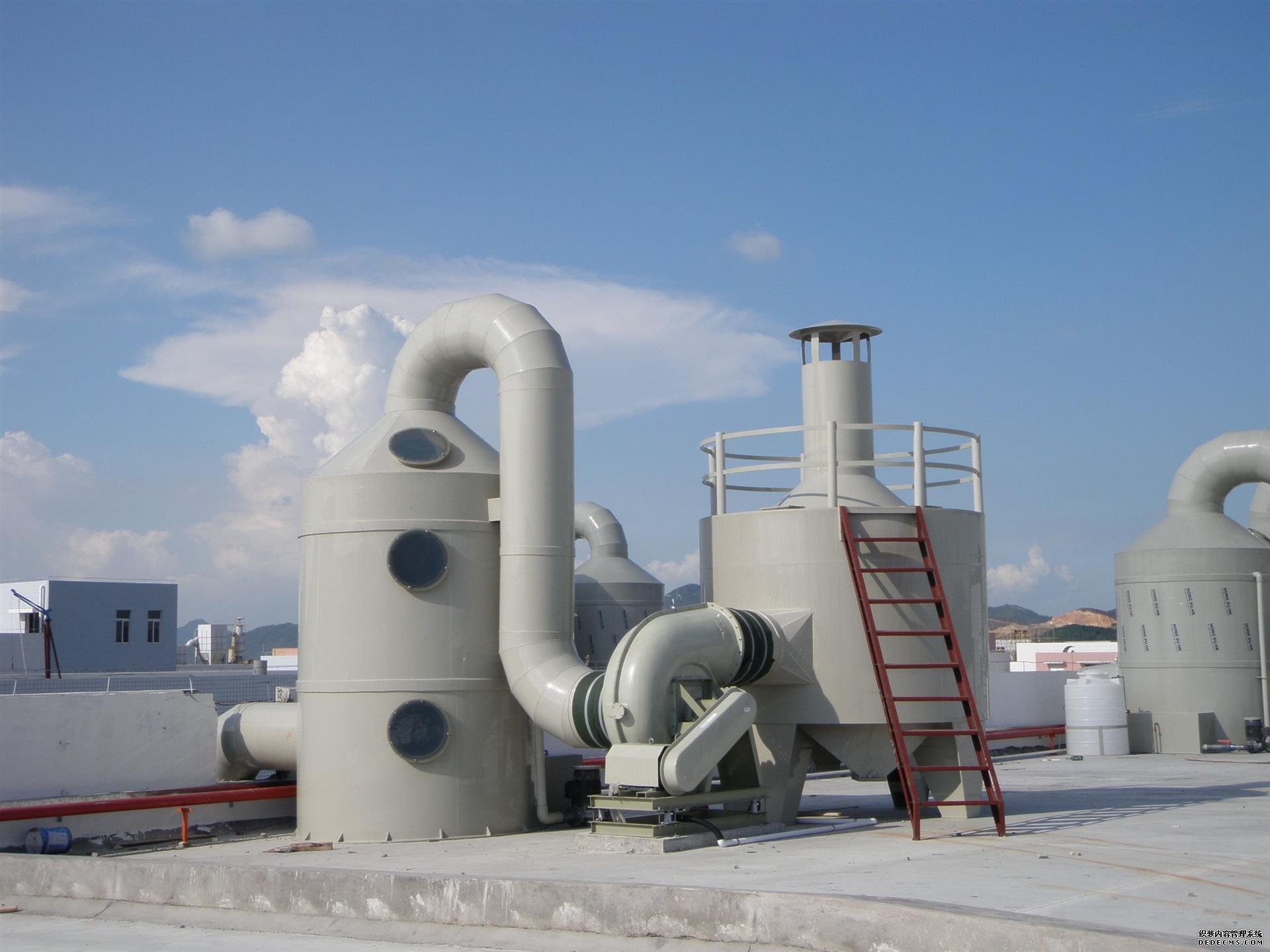

在工業***域，吸收塔作為一種重要的化工設備，廣泛應用于氣體凈化、廢氣處理等工藝過程。而吸收塔的熱熔連接是一種關鍵的施工技術，其溫度控制直接影響到連接質量與整個設備的運行性能。



 一、熱熔連接原理及適用材料

熱熔連接是利用加熱設備將待連接的管材或管件的連接部位加熱至熔化狀態，然后通過施加一定的壓力，使兩個熔化的部分相互融合，冷卻后形成一個牢固的整體。這種連接方式常用于塑料材質的吸收塔管道系統，如聚乙烯（PE）、聚丙烯（PP）等。這些塑料材料具有******的耐腐蝕性、化學穩定性和可塑性，能夠滿足吸收塔在不同工況下的使用要求。



 二、影響熱熔連接溫度的因素

1. 材料***性：不同種類的塑料材料具有不同的熔點和熱穩定性。例如，聚乙烯的熔點一般在110℃ - 130℃之間，而聚丙烯的熔點則相對較高，約為160℃ - 170℃。因此，在進行熱熔連接時，需要根據所使用的具體材料來確定合適的加熱溫度。如果溫度過低，材料無法充分熔化，會導致連接強度不足；反之，如果溫度過高，可能會引起材料的降解，同樣會降低連接質量。

2. 管材規格：管材的壁厚、直徑等規格參數也會對熱熔連接溫度產生影響。一般來說，壁厚較***、直徑較粗的管材需要更高的加熱溫度和更長的加熱時間，以確保熱量能夠均勻地傳遞到管材的整個截面，使其達到充分的熔化狀態。這是因為較***的管材體積意味著更多的材料需要被加熱，而且熱量傳遞的難度也相應增加。

3. 環境條件：施工現場的環境溫度和濕度對熱熔連接過程也有一定的影響。在較低的環境溫度下，管材散熱較快，這就需要適當提高加熱溫度或延長加熱時間，以補償熱量的損失，保證連接部位的熔化效果。相反，在高溫潮濕的環境中，管材表面可能會吸附水分，這可能會導致加熱過程中產生氣泡，影響連接質量，此時可能需要采取一些干燥措施或調整加熱工藝參數。

 三、熱熔連接溫度范圍及操作要點

對于常見的聚乙烯（PE）管材，其熱熔連接溫度一般控制在210℃ ± 10℃左右。在這個溫度范圍內，聚乙烯材料能夠迅速熔化并保持******的流動性，有利于兩個連接面的充分融合。在實際操作過程中，需要注意以下幾點：

1. 加熱設備選擇：應選用專用的熱熔焊機，其加熱元件的溫度控制精度高，能夠確保加熱溫度的穩定性。同時，加熱板的尺寸應與管材的規格相匹配，以保證加熱面積足夠且均勻。

2. 加熱時間控制：根據管材的壁厚確定合理的加熱時間。通常，壁厚每增加1mm，加熱時間約需增加10 - 15秒。例如，對于壁厚為10mm的聚乙烯管材，加熱時間***約為100 - 150秒。過短的加熱時間會導致管材內外壁熔化程度不一致，而過長的加熱時間則可能造成材料過熱分解。

3. 切換與加壓時機：當管材加熱到規定時間后，應迅速將其從加熱板上取下，立即插入另一根已加熱的管材或管件中，并在規定的壓力下保持一定時間。這個切換過程要盡可能快，一般在幾秒鐘內完成，以避免熔化的管材因冷卻而影響連接質量。加壓的***小也需要嚴格控制，一般為0.1 - 0.3MPa，過***的壓力會使熔融材料擠出，形成翻邊不平整，過小的壓力則無法保證連接面的緊密貼合。

4. 冷卻時間：連接完成后，不能立即移動或施加外力，需要讓連接部位在自然狀態下冷卻一段時間。冷卻時間的長短取決于管材的材質、壁厚以及環境溫度等因素。一般情況下，小口徑管材的冷卻時間為10 - 15分鐘，***口徑管材則需要30分鐘以上。只有當連接部位完全冷卻固化后，才能進行后續的安裝和使用。



 四、溫度監測與質量控制

為了確保熱熔連接的質量，在整個施工過程中需要進行嚴格的溫度監測和質量控制?？梢允褂眉t外測溫儀等工具實時檢測加熱板的表面溫度以及管材連接部位的溫度，確保其在規定的范圍內波動。同時，要對每一個連接接頭進行外觀檢查，查看是否有翻邊不均勻、裂縫、孔洞等缺陷。如有不合格的情況，應及時進行返工處理。此外，還可以定期抽取一定比例的連接接頭進行破壞性試驗，如拉伸試驗、彎曲試驗等，以檢驗其力學性能是否符合設計要求。只有通過全方位的質量監控，才能保證吸收塔熱熔連接的可靠性和安全性，從而保障整個工藝流程的順利進行。



綜上所述，吸收塔熱熔連接時的溫度控制是一個復雜而又關鍵的過程，涉及到多個因素的綜合考量。只有在深入了解材料***性、準確把握各種影響因素的基礎上，嚴格按照操作規程進行施工，并加強質量監測，才能實現高質量的熱熔連接，為吸收塔的穩定運行提供有力保障。
